晶圓拋光是半導體制造中精度要求最高、風險最大的工序之一，任何細微偏差都可能導致晶圓報廢。 晶圓拋光過程需遵循“零缺陷”原則，通過精密設備控制、嚴格材料管理、潔凈環境保障和標準化操作，

將表面缺陷率控制在百萬分之一（DPPM）以下。

        晶圓拋光關鍵在于：動態調整工藝參數（壓力、轉速、時間）；實時監控設備狀態（振動、溫度、顆粒數）；建立缺陷追溯機制（批次管理、FMEA分析）；只有將預防性維護與數據驅動決策相結合，才

能實現晶圓拋光的高良率與高穩定性。以下從設備操作、材料管理、環境控制、人員規范四大維度，系統梳理拋光過程中的核心注意事項：

        一、設備操作與維護

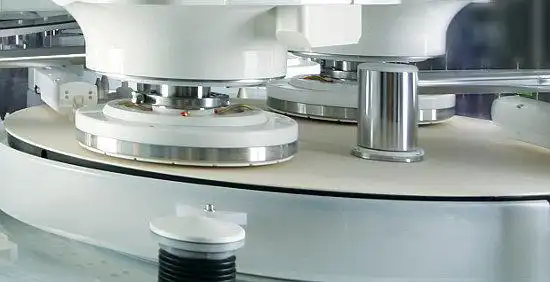

        1、拋光頭壓力控制

        動態壓力校準：拋光頭壓力需根據晶圓直徑（如8英寸/12英寸）和材料類型（如銅、鎢）動態調整，避免壓力過載導致晶圓破裂或壓力不足引發劃痕。

        分區壓力均衡：通過傳感器實時監測拋光頭各區域壓力，確保中心與邊緣壓力差≤5%（如中心1.5 psi，邊緣1.425 psi）。

        2、拋光墊管理

        修整頻率：每拋光5-10片晶圓后需修整拋光墊，防止表面硬化層導致劃痕。

        更換周期：拋光墊厚度減少超過10%（如初始厚度3 mm，剩余2.7 mm時）必須更換。

        存儲條件：拋光墊需密封保存于干燥環境，濕度≤30%，防止吸濕變形。

        3、拋光液循環系統

        顆粒過濾：拋光液需通過0.1 μm級過濾器，避免大顆粒（>0.5 μm）引入劃痕。

        pH值穩定性：每2小時檢測一次拋光液pH值，波動范圍需控制在±0.2以內。

        溫度控制：拋光液溫度需維持在20-25℃，溫度過高會導致化學腐蝕加劇。

        二、材料選擇與質量控制

        1、拋光液配方

        選擇性匹配：銅互連層拋光液需滿足Cu:SiO?拋光速率比≥10:1，避免銅層凹陷（Dishing）。

        氧化劑濃度：H?O?濃度需根據晶圓厚度動態調整，如拋光200 nm銅層時，H?O?濃度建議為0.5-1.0 wt%。

        2、晶圓預處理

        表面清潔：拋光前需用SC1清洗液（NH?OH/H?O?/H?O=1:1:5）在70℃下清洗10分鐘，去除有機物污染。

        缺陷檢測：通過KLA-Tencor Surfscan設備檢測晶圓表面初始缺陷，缺陷密度需≤0.1個/cm2。

        3、拋光墊材料

        硬度選擇：高硬度拋光墊（如IC1000）適用于快速材料去除，低硬度拋光墊（如SUBA IV）適用于精細拋光。

        表面粗糙度：拋光墊初始表面粗糙度Ra需控制在1-2 μm，過高會導致劃痕，過低會降低拋光效率。

        三、環境與潔凈度控制

        1、潔凈室等級

        拋光區域需維持在Class 100潔凈度（每立方英尺空氣中≥0.5 μm顆粒數≤100個）。

       人員防護：操作人員需穿戴無塵服、手套、口罩，人員活動產生的顆粒需通過FFU（風機過濾單元）過濾。

       2、溫濕度控制

       溫度：拋光車間溫度需穩定在22±1℃，溫度波動會導致拋光墊變形。

       濕度：相對濕度需控制在40-60%，濕度過高會加速拋光液蒸發，導致拋光速率下降。

       3、顆粒污染預防

       工具管理：所有與晶圓接觸的工具（如鑷子、托盤）需使用防靜電材料，并定期用IPA（異丙醇）清洗。

       空氣流動：拋光機周圍需設置層流罩，防止外部顆粒進入拋光區域。

       四、人員操作與規范

       1、標準化操作流程（SOP）

       拋光前檢查：確認拋光液濃度、拋光墊狀態、設備壓力等參數是否符合工藝要求。

       拋光后處理：晶圓需在5分鐘內完成清洗和干燥，防止表面氧化。

       2、人員培訓與資質

       技能認證：操作人員需通過CMP工藝認證，熟悉設備報警代碼（如E101表示拋光頭壓力異常）。

       應急處理：培訓人員掌握拋光液泄漏、設備卡頓等緊急情況的處理流程。

       3、數據記錄與追溯

       批次管理：每片晶圓需記錄拋光液批號、拋光墊序列號、設備ID等信息，實現全流程追溯。

       異常分析：通過FMEA（失效模式與影響分析）工具，對劃痕、殘留物等缺陷進行根因分析。
